Códigos de los colores para los cables de red

En este artículo descubrirás los códigos de colores utilizados en los cables de red. Desde los cables Ethernet hasta los cables cruzados y los cables RJ45. Los códigos de colores para los cables de red son una forma de identificar y organizar los diferentes pares de hilos que se encuentran dentro de él. ¡Continua y aprende más sobre ellos!

Redactado por Miriam Barberá Actualizado: 07/11/2024
Códigos de los colores para los cables de red
0 211287

Si alguna vez has visto cables de red, es posible que hayas notado que vienen en diferentes colores. Estos colores no son solo una cuestión de estética, sino que tienen un propósito importante en la identificación y la correcta conexión de los cables.

Código de colores para cables de red según el estándar TIA/EIA-568

Estos códigos se basan en el estándar TIA/EIA-568, que es una norma de la industria de telecomunicaciones que establece los colores para los pares de hilos en un cable de par trenzado sin apantallar (UTP). Los códigos de colores también pueden ser útiles para diagnosticar problemas en la red, ya que permiten identificar fácilmente cualquier fallo en un par de hilos específicos.

Códigos de colores para los pares de hilos en un cable UTP

  • Par azul/blanco-azul: Se utiliza para el par número uno (1).
  • Par verde/blanco-verde: Se utiliza para el par número dos (2).
  • Par marrón/blanco-marrón: Se utiliza para el par número tres (3).
  • Par gris/blanco-gris: Se utiliza para el par número cuatro (4).

Es importante tener en cuenta que los colores de los pares de hilos pueden variar según el fabricante del cable. Por lo tanto, es recomendable consultar el manual del fabricante o la etiqueta del cable para asegurarse de utilizar los colores correctos.

Además, debes recordar que los colores de los pares de hilos se utilizan para identificar los pares en un cable de par trenzado sin apantallar. Los cables de par trenzado apantallados (STP) pueden tener un esquema de colores diferente.

Códigos de colores para los pares de hilos en un cable de red Ethernet

Son los más comunes y se utilizan para conectar dispositivos a una red local o a Internet. Estos cables suelen seguir el estándar de codificación de colores T568B, que asigna un color a cada hilo o par trenzado. Al utilizar conectores RJ45, es importante que te asegures que los cables estén conectados a los pines correctos según su color correspondiente.

  • Pin 1: Blanco/Naranja
  • Pin 2: Naranja
  • Pin 3: Blanco/Verde
  • Pin 4: Azul
  • Pin 5: Blanco/Azul
  • Pin 6: Verde
  • Pin 7: Blanco/Marrón
  • Pin 8: Marrón

Que significan los colores para cables de red

Cada color asignado a los cables de red tiene un propósito específico. El color blanco se utiliza para representar el conductor positivo, mientras que los colores secundarios se utilizan para representar el conductor negativo o tierra. Esta distinción permite una transmisión de datos más eficiente y una mejor calidad de la señal.

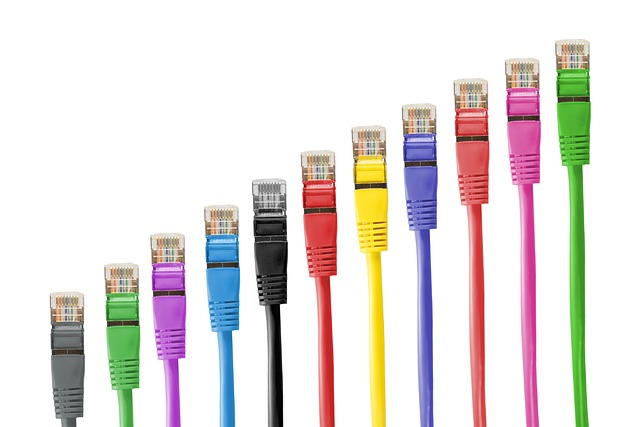

Significado de colores de cable de red

Recuerda seguir los estándares TIA/EIA-568 al conectar los cables de red. Esto garantiza una correcta configuración y evita problemas de conexión. También evita doblar en exceso los cables, ya que esto puede afectar la calidad de la señal y no olvides colocarles una etiqueta para facilitar su identificación en caso de futuras modificaciones o problemas.

Disfruta de una buena conexión con tus cables baratos y evita fallos identificando correctamente sus colores.
