¿Qué es un conector BNC y para qué sirve?

Un conector BNC (Bayonet Neill-Concelman) es un tipo de conector utilizado en el campo de las telecomunicaciones y la electrónica de señal. Se utiliza en más lugares de lo que te imaginas ¿Sabes cuál es? Si estás buscando mejorar tu experiencia audiovisual o de transmisión de datos, el conector BNC podría ser la solución perfecta para ti.

Redactado por Miriam Barberá Actualizado: 13/05/2024
¿Qué es un conector BNC y para qué sirve?
0 13184

¡Conoce los conectores BNC y sus ventajas!

  1. ¿Cómo funciona el conector BNC?

  2. Ventajas y beneficios del conector BNC

  3. Aplicaciones del conector BNC

  4. Características conector BNC

  5. Implicaciones y recomendaciones

En el mundo de la tecnología y la electrónica, los conectores juegan un papel fundamental en la transmisión de señales. Uno de los conectores más utilizados y reconocidos es el conector BNC (Bayonet Neill-Concelman). En este artículo, exploraremos qué es un conector BNC, cómo funciona y por qué es una opción invaluable para aquellos que buscan una transmisión de señales de alta calidad.

1) ¿Cómo funciona el conector BNC?

El conector BNC (Bayonet Neill-Concelman) es ampliamente utilizado debido a su funcionamiento sencillo y confiable. A continuación, te explicaré cómo funciona:

  1. Mecanismo de conexión: El conector BNC utiliza un mecanismo de conexión tipo bayoneta. El conector macho tiene un pasador en su extremo, mientras que el conector hembra tiene una ranura en forma de bayoneta.

    Para conectar ambos conectores, simplemente se inserta el pasador en la ranura y se gira en sentido contrario a las agujas del reloj hasta que quede asegurado en su lugar. Esta conexión tipo bayoneta proporciona una sujeción firme y evita que el conector se desconecte accidentalmente.


  2. Diseño de contacto: El conector BNC utiliza un sistema de contacto de tipo barril. En el conector macho, se encuentra un pin central que se inserta en el tubo cilíndrico o casquillo del conector hembra. Esta configuración garantiza una conexión eléctrica sólida y una transmisión confiable de la señal. Además, el diseño del casquillo proporciona una protección adicional al pin central, evitando daños o mal contacto.


  3. Impedancia característica: Los conectores BNC están diseñados para trabajar con una impedancia característica de 50 ohmios o 75 ohmios. La impedancia característica se refiere a la resistencia que presenta una línea de transmisión a la propagación de la señal.

    Al utilizar conectores BNC con la misma impedancia característica que el cable y los dispositivos conectados, se evitan reflejos y se logra una transmisión óptima de la señal.


  4. Transmisión de señales: El conector BNC es ampliamente utilizado en aplicaciones de transmisión de señales de alta frecuencia, como video, audio y datos. Cuando se conecta correctamente, el pin central del conector macho se acopla con el casquillo del conector hembra, creando un camino conductor para la señal. Esto permite la transmisión de la señal de manera confiable y sin pérdidas significativas de calidad.

2) Ventajas y beneficios del conector BNC

a) Calidad de señal excepcional

Uno de los aspectos más destacados del conector BNC es su capacidad para transmitir señales de alta frecuencia con una pérdida mínima de calidad. Esto se traduce en una experiencia audiovisual o de transmisión de datos más nítida y sin interrupciones. Ya sea que estés trabajando en un entorno profesional de video, audio o datos, el conector BNC te permitirá disfrutar de una calidad de señal excepcional.

b) Versatilidad de aplicaciones

El conector BNC encuentra utilidad en una amplia gama de aplicaciones. Se utiliza comúnmente en equipos de prueba y medición, sistemas de vigilancia, video profesional y radiodifusión. Su versatilidad lo convierte en una opción ideal para profesionales de estas industrias, permitiéndoles transmitir señales de alta calidad de manera eficiente y confiable.

c) Fácil instalación y conexión

El conector BNC se destaca por su facilidad de instalación y su capacidad de conexión y desconexión rápida. Esto ahorra tiempo y esfuerzo a los usuarios, especialmente en entornos donde se requiere una rápida reconfiguración o mantenimiento. La simplicidad de su diseño permite que cualquier persona, incluso sin experiencia técnica avanzada, pueda utilizarlo de manera efectiva.

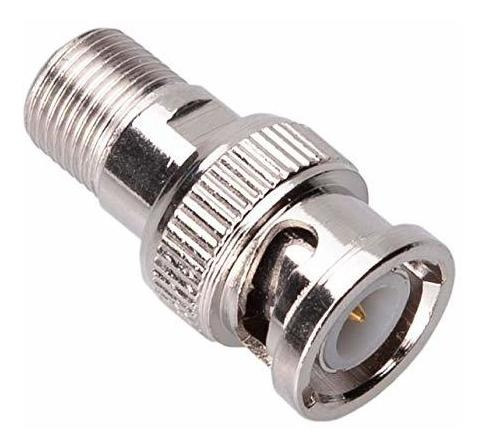

bnc

3) Aplicaciones del conector BNC

El conector BNC tiene una amplia gama de aplicaciones en diversas industrias. Algunas de ellas incluyen:

  • Equipos de prueba y medición: Los conectores BNC son ampliamente utilizados en osciloscopios, generadores de señales y otros dispositivos de prueba y medición. Permiten la conexión rápida y precisa de cables para medir y analizar señales.

  • Sistemas de vigilancia: En el campo de la seguridad y la vigilancia, el conector BNC se utiliza en sistemas de circuito cerrado de televisión (CCTV) para transmitir señales de video de alta calidad. Proporciona una conexión confiable entre las cámaras de seguridad y los monitores o grabadores.

  • Industria de la radiodifusión: En el ámbito de la radiodifusión, el conector BNC se emplea en equipos de transmisión y estudio, permitiendo la transmisión de señales de video y audio de alta calidad en entornos profesionales.

  • Redes informáticas: Aunque en las redes de área local modernas los conectores RJ45 han ganado popularidad, el conector BNC todavía se encuentra en uso en algunas redes Ethernet de menor velocidad, como las de 10BASE2 y 10BASE5.

4) Características conector BNC

Mecanismo de conexión: El conector BNC utiliza un mecanismo de conexión tipo bayoneta, lo que permite una conexión rápida y segura. Para conectarlo, se gira el conector en su lugar y se bloquea en posición.

Diseño de contacto: El conector BNC utiliza un sistema de contacto de tipo barril. El conector macho tiene un pin central que se inserta en el conector hembra, que tiene un tubo o casquillo cilíndrico que rodea al pin central. Esta configuración garantiza una conexión eléctrica sólida y una buena transmisión de la señal.

Impedancia característica: El conector BNC está diseñado para trabajar con una impedancia característica de 50 ohmios o 75 ohmios. Los conectores de 50 ohmios se utilizan principalmente en aplicaciones de telecomunicaciones y equipos de prueba y medición, mientras que los de 75 ohmios se utilizan comúnmente en aplicaciones de video y radiodifusión.

Rango de frecuencia: Los conectores BNC están diseñados para trabajar con una amplia gama de frecuencias. Dependiendo de la calidad del conector y del cable utilizado, pueden admitir frecuencias de hasta varios GHz (gigahertz) en aplicaciones de alta velocidad.

Aplicaciones: El conector BNC se utiliza ampliamente en aplicaciones de transmisión de señales de alta frecuencia, como video, audio y datos. Es común en equipos de prueba y medición, sistemas de vigilancia, equipos de video y en la industria de la radiodifusión.

Versatilidad: Los conectores BNC son intercambiables entre sí, lo que significa que se puede utilizar un conector macho con un conector hembra sin problemas de compatibilidad. Esto facilita su uso en diferentes aplicaciones y permite la conexión y desconexión rápida de cables y dispositivos.

5) Implicaciones y recomendaciones

El conector BNC es un componente esencial en la transmisión de señales de alta calidad en numerosas aplicaciones. Su capacidad para proporcionar una calidad de señal excepcional, su versatilidad en diversas industrias y su facilidad de instalación lo convierten en una opción invaluable para aquellos que buscan mejorar su experiencia audiovisual o de transmisión de datos.

¡Si tienes alguna pregunta o comentario, no dudes en hacérnoslo saber en la sección de comentarios a continuación!
